O que um microfone faz?
Ele é um tradutor: pega o som (ar se mexendo) e transforma em um sinal elétrico. Esse processo se chama transdução.
Existem vários tipos de microfone, mas no dia a dia de broadcast você vai ver principalmente três: dinâmico, condensador e eletreto.
Os três tipos principais
1. Dinâmico: o resistente
Por dentro, tem um diafragma (uma membrana fina) ligado a uma bobina de fio, perto de um ímã. Quando o som empurra o diafragma, a bobina se mexe dentro do campo magnético e gera uma pequena tensão elétrica. Pense em um alto-falante funcionando ao contrário.
Pontos fortes:
Barato e muito durável
Aguenta som muito alto sem distorcer
Não precisa de alimentação externa
Quando usar: vocal ao vivo, microfone de mão, situações em que o microfone fica bem perto da boca e vai ser maltratado.
2. Condensador: o sensível
Aqui o diafragma fica perto de uma placa fixa (a placa traseira). Os dois formam um capacitor, e o ar fica no meio. Quando o som mexe o diafragma, a distância entre ele e a placa muda, e isso altera o sinal elétrico.
Como o diafragma é bem leve, o condensador:
É mais sensível
Capta melhor os agudos
Tem uma resposta de frequência mais ampla
O sinal que ele gera é fraco, então ele tem um pré-amplificador interno. Esse pré e as placas precisam de energia: a alimentação fantasma (veja abaixo).
Quando usar: quando a fonte de som está mais longe ou o som é mais baixo, como um apresentador atrás de um púlpito.
3. Eletreto: um condensador "pré-carregado"
O eletreto é um tipo de condensador. A diferença é que ele usa um material que já vem com carga elétrica permanente, então não precisa de tensão alta para polarizar as placas.
Por isso ele pode funcionar com uma pilha pequena ou com alimentação fantasma. Também é bem pequeno, ótimo para quando o tamanho e a discrição importam.
Quando usar: microfones de lapela e de cabeça (headset).
Alimentação fantasma (phantom power)
É a energia enviada pela própria mesa de áudio, pelo mesmo cabo do microfone, para alimentar o condensador. Costuma variar de 12 a 48 volts CC.
Um detalhe importante: a tensão chega igual nos dois condutores do cabo balanceado, então ela não danifica microfones dinâmicos. Mesmo assim, é boa prática ligar o phantom só nos canais que precisam.
Ela pode ser ligada canal por canal ou por um botão geral na mesa. Se a mesa não tiver, existem fontes de phantom externas.
Formatos de microfone
Formato | Para que serve |
|---|---|
De mão | Fala ou canto. Tem amortecimento interno para reduzir o ruído de manuseio |
De superfície / de borda | Fica apoiado em mesa, parede ou teto. O pior lugar costuma ser o teto, porque fica longe das pessoas e perto de ruídos como projetor e ar-condicionado |
Pescoço de ganso | Haste flexível, comum em púlpitos e mesas de conferência |
Shotgun | Comprido e muito direcional, usado em cinema, TV e externas, em vara de boom ou na câmera |
Lapela e headset | Ficam no corpo da pessoa (gravata, lapela ou ao redor da orelha). Quase sempre são eletreto, porque precisam ser pequenos e discretos |

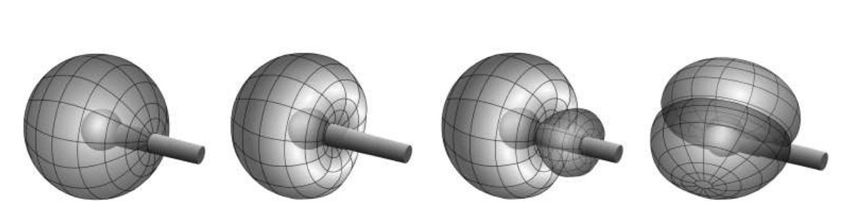

Padrão polar: de onde o microfone "escuta"
O padrão polar mostra de quais direções o microfone capta som e quais ele rejeita. Também é chamado de padrão de captação ou direcionalidade. Quanto mais ele rejeita sons indesejados, menor a chance de microfonia (aquele apito).
Omnidirecional: capta igual em todas as direções.
Cardioide: capta pela frente e rejeita bem os lados e, principalmente, a traseira. O nome vem do formato de coração.
Hipercardioide: mais direcional que o cardioide, mas capta um pouco do que vem direto por trás.
Supercardioide: fica entre os dois: rejeita bem os lados, mas também capta um pouco pela traseira.
Bidirecional (figura de oito): capta frente e trás por igual e quase nada dos lados.
Dica prática: omni é ótimo quando você quer pegar o ambiente, como uma entrevista simples. Direcional é melhor quando há barulho em volta e você quer isolar quem está falando.
Sensibilidade: quanto sinal sai para um certo som
Sensibilidade diz quanta tensão elétrica o microfone entrega para um som de referência. Se dois microfones ouvem o mesmo som, o mais sensível entrega mais sinal.
Isso não quer dizer que o menos sensível seja pior. Cada um serve para uma situação:
Cantor com o microfone colado na boca: som muito forte, então um dinâmico (que aguenta volume alto) é uma boa escolha.
Apresentador a alguns centímetros do microfone: som mais fraco, então um mais sensível ajuda.
Como ler a especificação: -54,5 dBV/Pa significa que, com um som de 94 dB SPL (que equivale a 1 Pascal), o microfone entrega -54,5 dBV de sinal. A maioria dos fabricantes usa 94 dB SPL como referência, mas alguns usam 74 dB SPL, então vale conferir antes de comparar dois modelos.

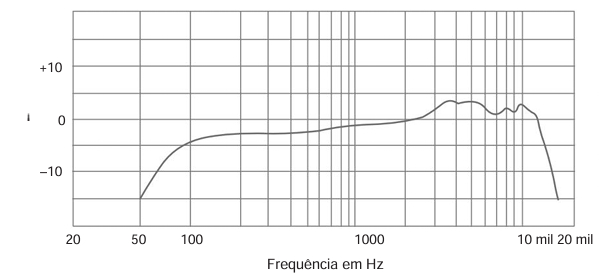

Resposta de frequência: como o microfone "soa"
É o gráfico que mostra quanto sinal o microfone entrega em cada frequência, dos graves aos agudos. Ela ajuda a prever o "timbre" do microfone.
Em microfones direcionais, a resposta é melhor no eixo, isto é, com o som vindo direto da frente. Se a pessoa fala fora do eixo, o volume cai e o timbre muda.
Impedância: o microfone combina com a entrada?
Impedância é a "resistência" que o circuito oferece à passagem do sinal de áudio. Para o microfone funcionar bem, a impedância de saída dele deve ser no máximo 1/10 da impedância de entrada do equipamento.
Baixa impedância: 200 ohms ou menos (alguns chegam a 600). É o padrão profissional. Pega menos ruído e aceita cabos longos.
Alta impedância: acima de 25.000 ohms. Mais sujeita a ruído e limitada a cabos curtos.
Exemplo: um microfone profissional de 200 ohms combina com uma entrada de 2.000 ohms ou mais.
Microfones sem fio
Em vez de cabo, usam rádio (RF) e, em alguns sistemas, infravermelho (IR). A estrutura é sempre a mesma:
Transmissor: pode ser integrado ao microfone de mão, um acessório que encaixa na base do microfone, ou um bodypack, que fica no cinto ou no bolso e recebe o sinal de uma lapela ou headset.
Receptor: sintonizado na mesma frequência do transmissor.
Para evitar interferência (de fora ou de outros microfones sem fio), os sistemas modernos permitem trocar de frequência. Esse planejamento se chama coordenação de frequências e depende da região. O fabricante pode ajudar a definir as frequências corretas para a sua área.
Cabos e conectores
O cabo profissional de microfone é um par trançado blindado: dois fios de cobre trançados, uma blindagem (folha de alumínio ou malha de cobre) e uma capa externa. A blindagem protege contra ruído.
O conector padrão é o XLR de 3 pinos, usado em praticamente todo cabo de microfone.
Quando é preciso levar vários microfones por um único cabo, usa-se a serpentina (ou multicabo), que reúne de 2 a 58 pares blindados sob uma única capa.
Níveis de sinal: a "escada" do áudio
O sinal de áudio passa por níveis diferentes de intensidade ao longo da cadeia:
Nível | Intensidade | Observações |
|---|---|---|
Nível de microfone | Poucos milivolts (mV) | Muito fraco e sujeito a ruído |
Nível de linha profissional | Cerca de 1 volt | É onde acontecem roteamento e processamento |
Nível de linha de consumo | 0,316 volt (316 mV) | Costuma usar conector RCA |
Nível de alto-falante | Sinal amplificado pelo amplificador de potência | Chega ao alto-falante, que converte em som |
Entre o microfone e a linha existe o pré-amplificador de microfone (o "pré"), que sobe o sinal de nível de microfone para nível de linha. Não confunda com o pré interno do microfone condensador: aquele só leva o sinal até o nível de microfone, e o pré da mesa faz o resto.
Resumo rápido
Dinâmico: resistente, sem alimentação, aguenta volume alto.
Condensador: sensível, precisa de phantom power.
Eletreto: condensador pequeno, funciona com pilha ou phantom, usado em lapela e headset.
Padrão polar: de onde o microfone capta. Cardioide é o mais comum para isolar uma voz.
Sensibilidade: quanto sinal sai para um mesmo som.
Impedância: saída do microfone deve ser até 1/10 da entrada do equipamento.
Cabo e conector: par trançado blindado com XLR de 3 pinos.
Sinal: microfone → pré → linha → amplificador → alto-falante.
Conteúdo baseado no capítulo "Sistemas de áudio" do Guia para o Exame de Certificação de Especialista em Tecnologia (CTS).
